Parámetros calculados: Cuantificación de ladrillos



En el mundo del BIM, se suele hablar sobre el gemelo digital y que este debe de estar correctamente modelado para así obtener las ventajas de trabajar con esta metodología, como lo son: la detección de interferencias, la reducción de errores, el poder generar y actualizar las vistas de forma automática (entre ellas se encuentran las vistas tabuladas o tablas de cuantificación). En este artículo, se abordará un cuestionamiento que suele ser bastante común durante los cursos de Revit: ¿Cómo calculo cuantos ladrillos se necesitarán en todos los muros de mi proyecto? Hay personas que piensan que hay que modelar uno por uno los ladrillos y así se dé el cálculo automático, sin embargo, esa sería una solución en la que se invertiría demasiado tiempo, sobre todo porque en un proyecto pequeño es muy sencillo llegar a miles de unidades de ladrillos. Entonces, ¿cuál es la solución? La solución es usar las tablas de cuantificación de materiales y usar un parámetro calculado, con el cual indicaremos una fórmula para que nos dé el valor deseado.

Paso 1: Abra el archivo

Abra un proyecto de Revit donde tenga modelado muros de ladrillos. En caso de no tenerlo, cree un nuevo proyecto y personalice sus muros para obtener muros compuestos según sus necesidades.

Nota: es importante que, en su proyecto, las paredes estén modeladas con muros compuestos y que las capas estén definidas por materiales, ya que es a partir de estos que se realizará el cálculo.

Paso 2: Cree una nueva tabla

En la ficha View, haga clic en Create > Schedules > Material Takeoff.

También puede generar la nueva tabla desde el navegador de vistas, haciendo clic derecho en Schedules/Quantities > New Material Takeoff

Paso 3: Seleccione la categoría de la tabla

En la ventana New Material Takeoff, haga clic en Walls y coloque el nombre de la tabla como Cuantificación de muros. Luego haga clic en OK.

Paso 4: Seleccione los campos para la tabla.

En la ventana Material Takeoff Propierties > Fields, seleccione los siguientes campos:

• Type (Tipo)
• Width (Anchura)
• Material: Name (Material: Nombre)
• Material: Area (Material: Área)
• Material: Volume (Material: Volumen)

Paso 5: Filtre los tipos de muros

En la ventana Material Takeoff Propierties > Filter, configure el filtro de tal manera que en la tabla solo se muestren las paredes que están construidas con el material de ladrillo.

En el caso de este proyecto, el nombre del material del ladrillo es Brick, Common, por lo que se indica Filter by > Material: Name > equals y selecciona “Brick, Common”:

Paso 6: Ordene el contenido

En la ventana Material Takeoff Propierties > Sorting/Grouping, indique que se ordenará según el nombre del material al seleccionar Sort by: Material Name

Active la casilla de totales, indique que solo muestre el título y los totales, además de que el título sea Totales

Mantenga activado la casilla de Itemize every instance, más adelante podrá hacer el cambio.

Paso 7: Cambie el formato de los campos

En la ventana Material Takeoff Propierties > Formatting, cambie el nombre de los encabezados:

• De Type a Muro
• De Width a Ancho
• De Material: Name a Material
• De Material: Area a Área
• De Material: Volume a Volumen

Además, tanto al campo de Material: Area como de Material: Volume, indique que se realice el cálculo de los totales

Paso 8: Visualice la tabla

Haga clic en OK y visualice la nueva tabla

Con esto, ya tenemos una tabla con las cantidades tanto de área como de volumen de las paredes de ladrillo. En algunos presupuestos, basta con estos valores.

Sin embargo, para quien requiera el cálculo de las unidades, siga los siguientes pasos.

Paso 9: Cree un parámetro calculado

En las propiedades de la tabla, haga clic en Other > Fields > Edit… para abrir la ventana Material Takeoff Propierties > Fields.

Luego, haga clic en el símbolo de funciones del cuadro de diálogo.

Paso 10: Indique la fórmula

En la ventana Calculated Value, ingrese el nombre de Ladrillos x m²

Este valor será una fórmula, pertenecerá a la disciplina común y será de tipo número

En Formula, ingresaremos una conocida fórmula para calcular cuántos ladrillos se requieren por área

En este proyecto se está utilizando un Ladrillo King Kong tipo cuanto de 24x13x9 cm de dimensiones, el cual se coloca de canto. Por lo que la formula con los valores correspondientes es la siguiente:

Paso 11: Cree nuevo parámetro calculado

Haga clic en el símbolo de forma del cuadro de diálogo para crear un nuevo parámetro.

En la ventana Calculated Value, ingrese el nombre de N° Ladrillos neto

Este valor será una fórmula, pertenecerá a la disciplina común y será de tipo número

En Formula, utilizaremos el parámetro calculado del paso anterior en el área arrojada por el cálculo de los materiales:

(Ladrillos x m² * Material: Area) / 1 m

Nota: Recuerda que el nombre del campo a utilizar debe de ser exacto en cuanto a caracteres y mayúsculas/minúsculas. Si deseas facilitar el ingresar el nombre, puedes usar … para seleccionar el campo y este se ingrese a la fórmula.

Paso 12: Cree nuevo parámetro calculado

Sabemos que, en obra debemos de tener un margen de error por si algunas piezas se rompen o por desperdicios, por lo que crearemos una fórmula que incluya ese cálculo:

Haga clic en  del cuadro de diálogo para crear un nuevo parámetro.

En la ventana Calculated Value, ingrese el nombre de N° Ladrillos Bruto

Este valor será una fórmula, pertenecerá a la disciplina común y será de tipo número

En Formula, utilizaremos el parámetro calculado del paso anterior, añadiendo un 3% de merma:

N° Ladrillos neto*1.03

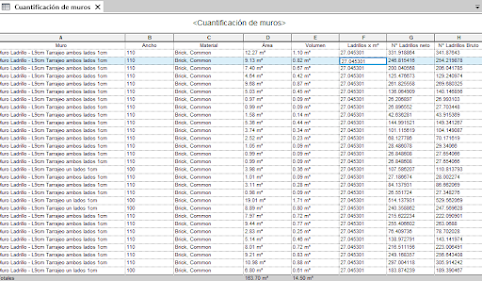

Paso 13: Visualice la tabla

Haga clic en OK y visualice la tabla con los nuevos parámetros.

Paso 14: Ajuste las propiedades de los campos

Los nuevos campos están apareciendo con decimales y sin mostrar los totales.

En las propiedades de la tabla, haga clic en Other > Formatting > Edit… para abrir la ventana Material Takeoff Propierties > Formatting

En cada uno de los nuevos campos, haga clic en Field Format y desactive la casilla de configuración por defecto para que le permita seleccionar los valores específicos.

Adicionalmente, en los campos de N° Ladrillos Neto y N° Ladrillos Bruto, seleccione que se calculen los totales

Paso 15: Visualice la tabla

Haga clic en OK y visualice los cambios en la tabla.

Paso 16: Personaliza la tabla (Opcional)

Recuerda que Revit permite la personalización de las tablas para que se muestre tal cual lo necesites y/o sea el estándar que manejes.

En el siguiente ejemplo, se cambió el orden para que se agrupe por tipo. Además, se desactivó la casilla de de Itemize every instance para que se muestre como consolidado. Y adicionalmente se ocultaron algunos campos y se cambió la apariencia de los encabezados y título.

Otra opción para este cálculo de ladrillos es no hacer tres parámetros calculados, sino uno solo, por lo que la fórmula sería la siguiente:

Con lo cual, se unirían los pasos 10, 11 y 12, logrando el mismo resultado en la tabla.

El objetivo de un programa paramétrico como Revit, el cual es utilizado dentro de la metodología BIM, es por hacer uso de la información con la que se está modelando, por lo que extraer la información del modelo es parte fundamental de la herramienta.

Crea todo tipo de fórmulas que ayuden con el cálculo de los campos que se ajusten a tu proyecto, tanto el cálculo de ladrillos en muro, como en este ejemplo, los ladrillos en las losas, el volumen de cemento que se necesitará para el mortero, etc.
