Nuevas funciones para Bloques en AutoCAD 2024

Autodesk presentó la última versión de AutoCAD con nuevas funcionalidades pensadas para facilitar la creatividad del usuario y mejorar la productividad de los profesionales del diseño en 2D y 3D. Las novedades que desarrollaremos se relacionan específicamente con la inteligencia de los bloques, el fácil reemplazo de estos y el recuento correspondiente de cada bloque.

Bloques inteligentes: Colocación

La nueva función de bloques inteligentes ofrece sugerencias de colocación basadas en la ubicación en la que se insertó ese bloque anteriormente en el dibujo.

El motor de colocación de bloques aprende a colocar los ejemplares de bloque existentes en el dibujo para deducir la siguiente posición del mismo bloque. Al insertar un bloque, el motor ofrece sugerencias de colocación cercanas a una geometría similar en la que ya se ha colocado ese bloque.

Por ejemplo, si ya ha colocado un bloque de silla cerca de la esquina de un muro, al insertar otro ejemplar de ese mismo bloque de silla, AutoCAD coloca automáticamente la silla a medida que la mueve cerca de una esquina similar. A medida que desplaza el bloque, los muros se resaltan y la posición, la rotación y la escala del bloque de silla se ajustan para coincidir con el otro ejemplar de bloque. Puede hacer clic para aceptar la sugerencia, pulsar Ctrl para cambiar a otras o alejar el cursor para ignorarla. Para desactivar temporalmente las sugerencias al colocar un bloque, mantenga pulsadas las teclas Mayús+W o Mayús+[ mientras inserta o mueve el bloque.

Nuevas variables de sistema

• AUTOPLACEMENT: controla si las sugerencias de colocación se muestran al insertar un bloque.
• PLACEMENTSWITCH: controla si las sugerencias de colocación se muestran por defecto al insertar un bloque.

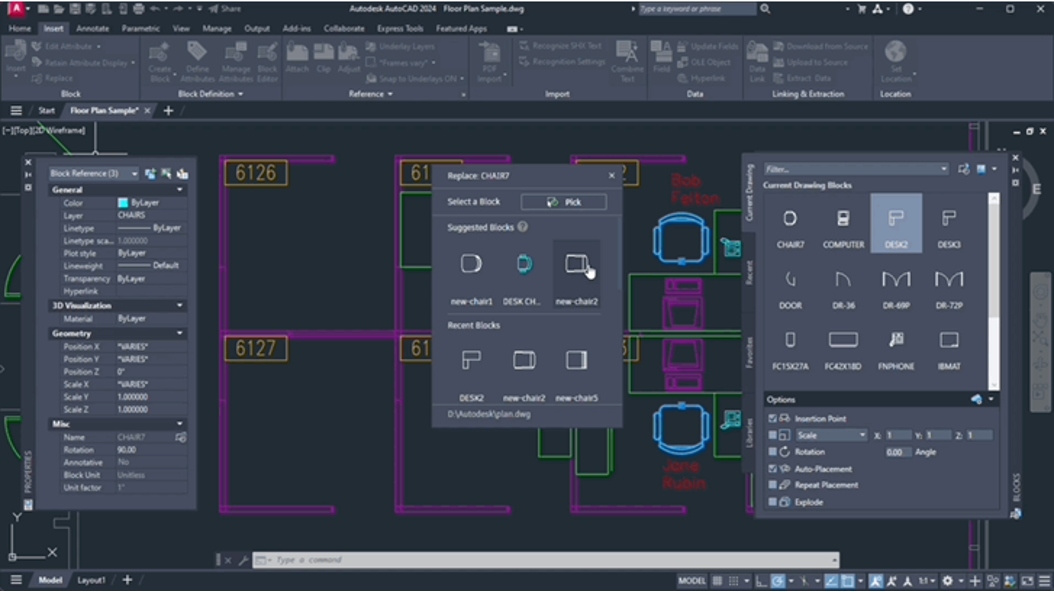

Bloques inteligentes: Sustitución

Reemplace las referencias a bloque especificadas mediante una selección en una paleta de bloques similares sugeridos.

Al seleccionar las referencias a bloque que se van a reemplazar, el producto sugiere bloques similares entre los que puede elegir.

Cuando se reemplazan las referencias a bloque, se conservan los valores de escala, rotación y atributo del bloque original.

Nuevos comandos

• BLOQREMP: reemplaza las referencias a bloque especificadas por un bloque seleccionado en una lista de bloques sugeridos.
• BLOQREMP: en la solicitud de comando, reemplaza las referencias a bloque especificadas por un bloque seleccionado en una lista de bloques sugeridos.
• OPCDATOSBLOQUES: muestra el cuadro de diálogo de consentimiento de recopilación de datos.

Nuevas variables de sistema

• BLOCKSDATACOLLECTION: controla si los datos de contenido utilizados durante la sustitución de bloques se envían al servicio de recopilación de datos.

Paleta de conteo y bloques

Ahora esta función es un 70% más rápida. Con ella podrás automatizar la tarea de contar bloques u objetos en una zona seleccionada o en todo el dibujo. Además, gracias a un menú te permitirá identificar errores y desplazarse por los objetos contados.

Cuenta de forma rápida y precisa los ejemplares de objetos en un dibujo. Puede insertar una tabla con los datos del recuento en el dibujo actual. La función Conteo ofrece resultados visuales del recuento y más control sobre los criterios de recuento.

Existen varias formas de contar los objetos en el espacio modelo del dibujo actual.

• Cuente los ejemplares de un único objeto. Haga clic con el botón derecho en un único bloque u objeto y seleccione Conteo. La selección de varios bloques u objetos geométricos (línea, círculo, arcos, etc.) para el recuento se considera una combinación y se cuenta como uno. La función Conteo buscará las mismas entidades con la misma forma y la misma relación espacial que un ejemplar.
• Cuente los ejemplares de todos los bloques. Utilice la paleta Conteo para visualizar y administrar todos los bloques contados del dibujo actual.
• Cuente objetos y bloques dentro de un área. Haga clic con el botón derecho en el dibujo y seleccione Conteo. Especifique una serie de puntos o seleccione un contorno válido para definir el área de recuento. Un objeto de contorno válido debe ser una polilínea cerrada que esté formada por segmentos de línea y que no se interseque consigo misma.

En resumen, AutoCAD 2024 es una versión emocionante y mejorada del software de diseño líder en la industria. Con nuevas funciones sobre bloques inteligentes que te permitirán administrar los tiempos de diseño de forma más eficiente asi como también reutilizar el contenido del diseño con bloques hasta un 47 % más rápido, esta versión tiene todo lo que necesitas para diseñar con eficiencia y precisión en el mundo moderno de la ingeniería y la arquitectura. Conoce más de AutoCAD aquí.
